Шиномонтажний верстат TORNADO MONDOLFO FERRO (0-11117375/16)

Суперавтоматичний безконтактний шиномонтажний верстат
для коліс легкових автомобілів та легких вантажівок

Aquila TORNADO - це інноваційний БЕЗКОНТАКТНИЙ шиномонтажний верстат, призначений для найвимогливіших професіоналів. Новий Aquila TORNADO оновлений та технологічно збагачений. Тепер доступне автоматичне розпізнавання ширини коліс, а також нова консоль керування, яка гарантує покращену практичність та ергономіку завдяки новому 19-дюймовому сенсорному монітору.



Постійно зростаюча популярність хромованих та перефарбованих легкосплавних дисків означає, що важливо уникати будь-якого контакту з диском під час робочих операцій, навіть з компонентами з пластиковим покриттям.

Попередній вибір діаметра обода, що призводить до автоматичного позиціонування колеса відносно АВТОМАТИЧНОГО РЕВОЛЬВЕРА, та скоординований рух між віссю колеса та РЕВОЛЬВЕРОМ гарантують легке керування та відмінну точність.

Основні характеристики, зазначені нижче, відображають сильні сторони цього революційного шиномонтажного верстата AQUILA TORNADO, здатного працювати з будь-яким типом коліс легкових та легких комерційних автомобілів від 13 до 32 дюймів:

Гідравлічне керування роботою
Синхронізовані рухи колеса та інструменту

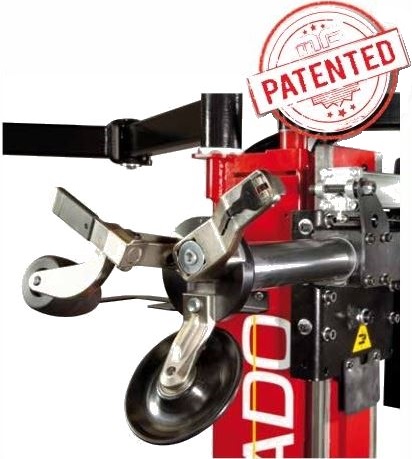

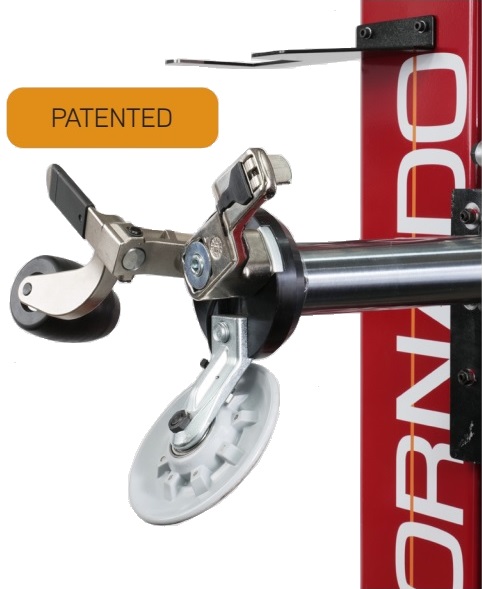

Інструмент REVOLVER (4 інструменти) з 3 положеннями та автоматичним обертанням
3 нових запатентованих рішення для максимальної зручності оператора

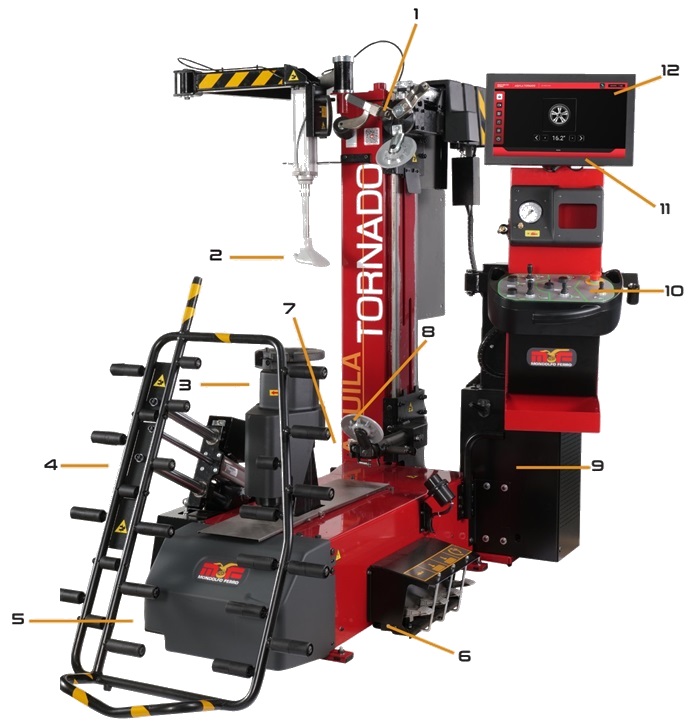

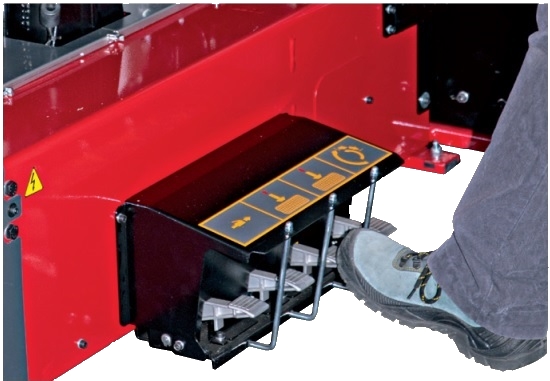

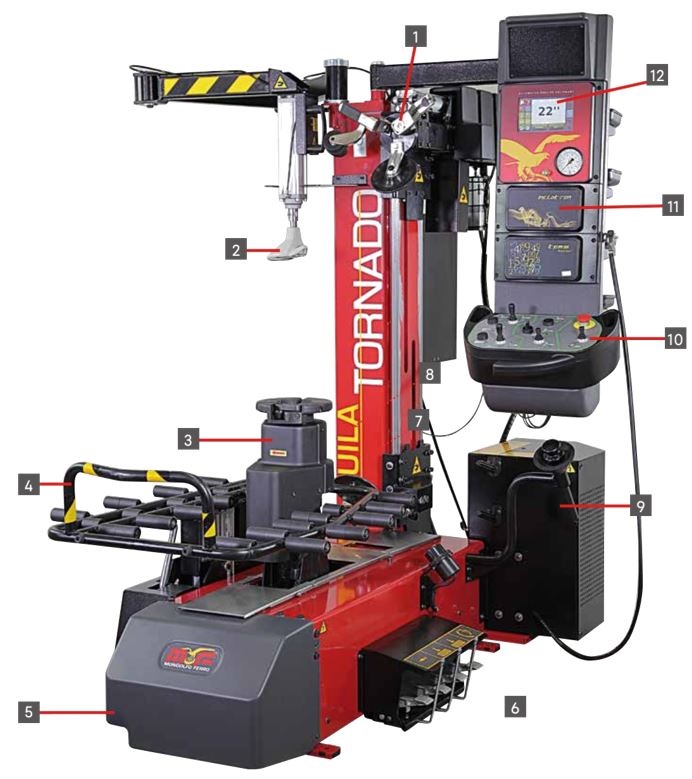

1. Інструмент REVOLVER (4 інструменти) з 3 положеннями та автоматичним обертанням. 2. Інструмент для притиску борта. 3. Інтелектуальний електромеханічний поворотний стіл із гідравлічним осьовим переміщенням. 4. Підйомник для коліс Premium Wheel Lift забезпечує повний цикл підйому та опускання (85 кг). 5. Мотоінвертор нового покоління. 6. Ергономічне педальне керування.

7. Інструмент для ручного монтажу першого борту. 8. Нижній диск для віджиму бортів з автоматичним розпізнаванням ширини колеса. 9. Гідравлічний блок керування. 10. Нова консоль керування. 11. Електронний насос INFLATRON (стандартно у версіях SUPER та PREMIUM). 12. Новий 19-дюймовий сенсорний монітор для оптимізованого керування.

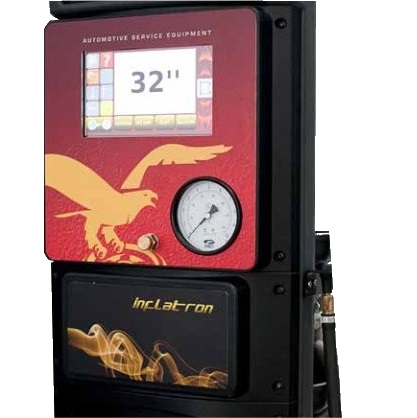

КРОК 1 – ВСТАНОВЛЕННЯ РОЗМІРУ КОЛЕСА

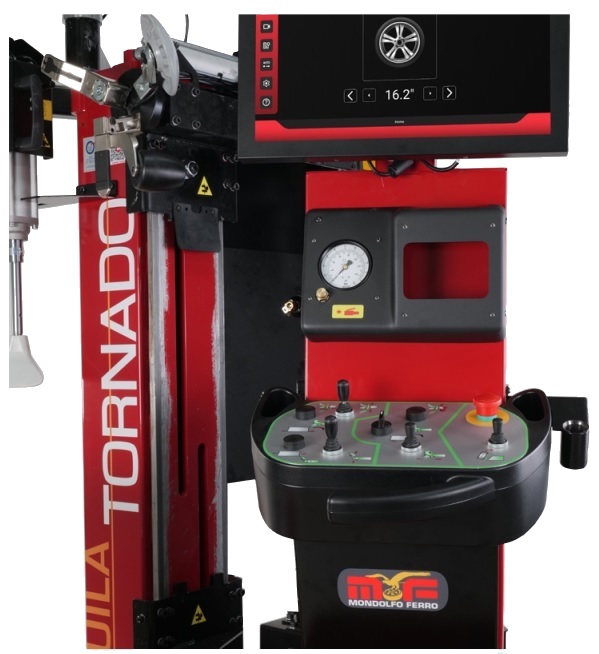

Інтерактивний сенсорний екран дозволяє встановити розмір колеса в дюймах та автоматично позиціонувати колесо радіально відносно АВТОМАТИЧНОГО РЕВОЛЬВЕРА. AQUILA TORNADO - це перша машина, в якій вісь колеса рухається одночасно з інструментом, що гарантує точність та ефективність. Електронний вибір діаметра обода з подальшим автоматичним радіальним позиціонуванням колеса (також можливе мікрорегулювання). КАМЕРА завжди активна і може відображатись на екрані (стандартна функція у всіх версіях, крім версії START). Доступні 2 програми демонтажу шин: звичайна та м'яка.

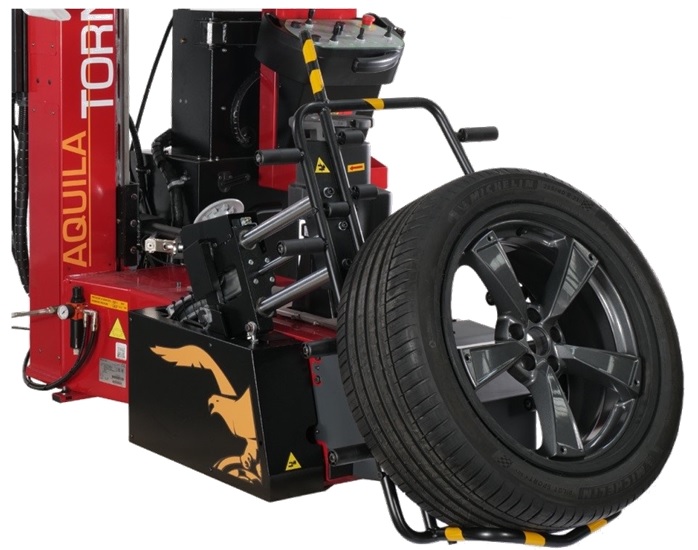

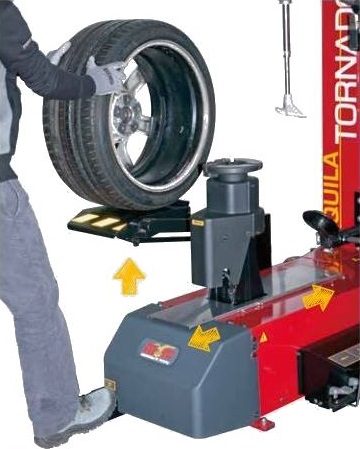

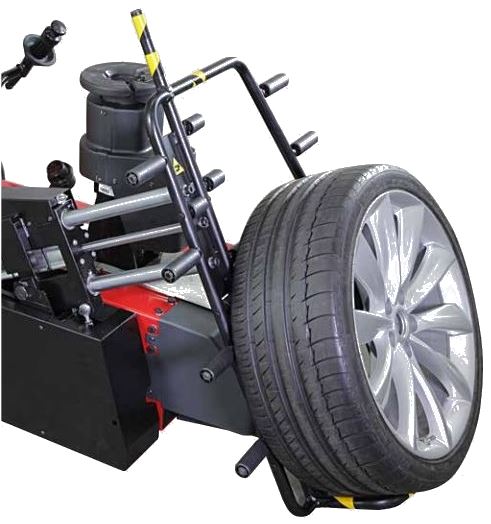

	ПРЕМІАЛЬНИЙ КОЛІСНИЙ ПІДЙОМНИК з автоматичним переміщенням поворотного столу центральної стійки для легшого завантаження коліс

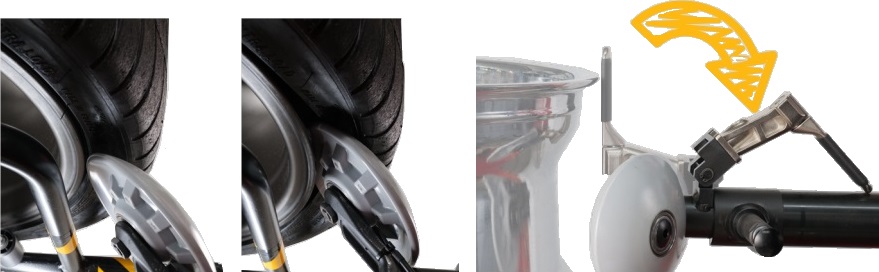

НОВІ ДИСКИ З ДАТЧИКАМИ Нові диски з датчиками, головне нововведення цієї еволюції, дозволяють автоматично визначати ширину колеса під час використання циклу автоматичного віджиму борту.	ВАЖІЛЬ КЕРУВАННЯ КОЛІСНОГО ПІДЙОМНИКА



КРОК 2 – ЗАТИСК КОЛІС

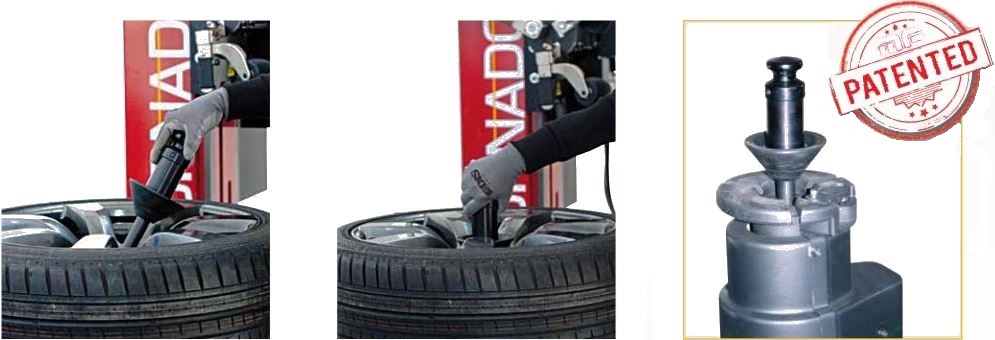

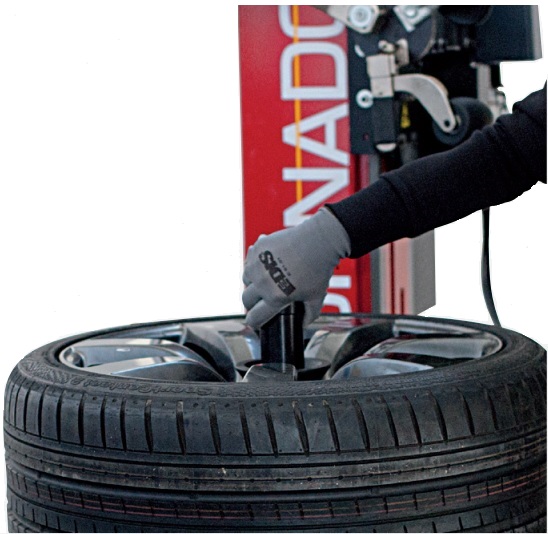

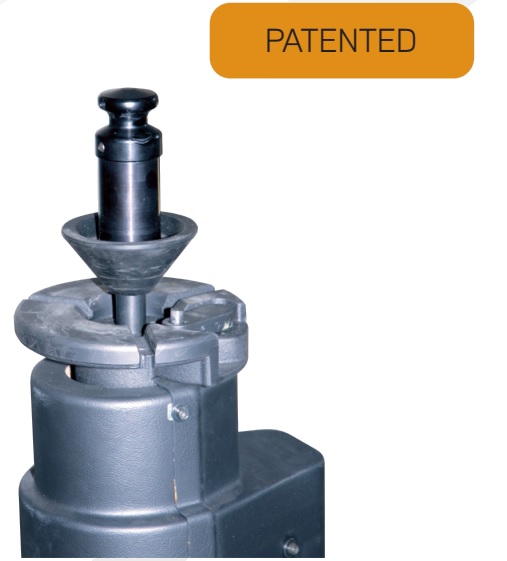

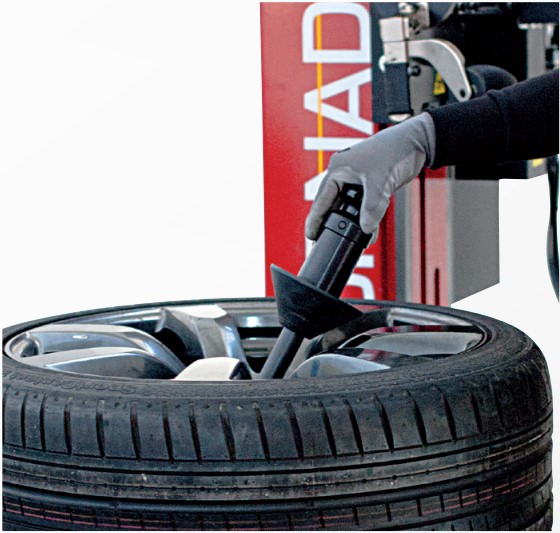

	ЗАПАТЕНТОВАНЕ ФІКСУВАННЯ КОЛЕСА Швидко, просто, надійно для всіх типів коліс (доповнюється спеціальними фланцями та конусами).



КРОК 3 – ВІДЖИМ БОРТІВ

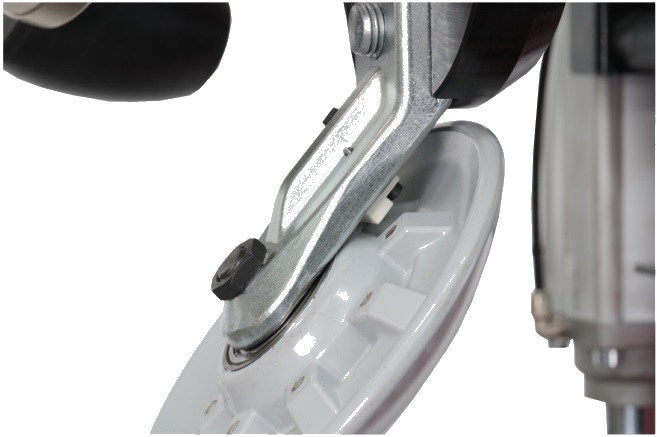

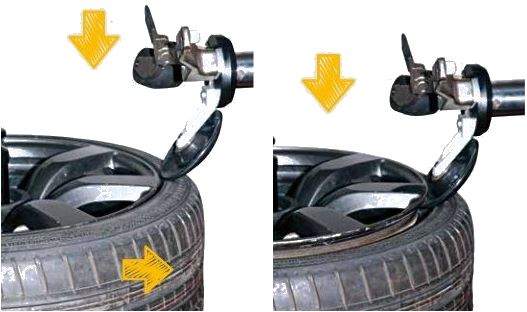

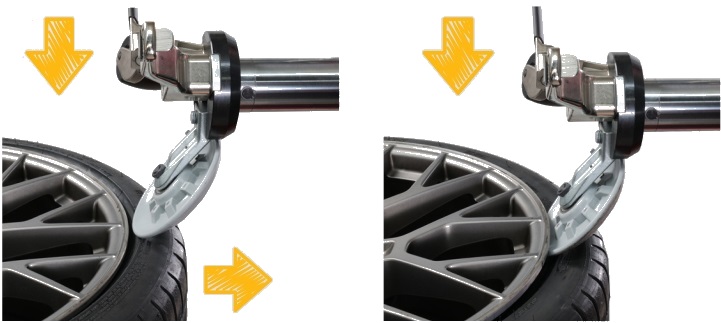

Гідравлічний віджим верхнього борту шини: диск опускається, і колесо виконує певний рух, щоб полегшити операцію віджиму борту з контрольованим шляхом проникнення.
		Гідравлічний віджим нижнього борту шини: другий незалежний, але дзеркальний диск піднімається, і колесо робить певний рух для полегшення операції віджиму борту шини.

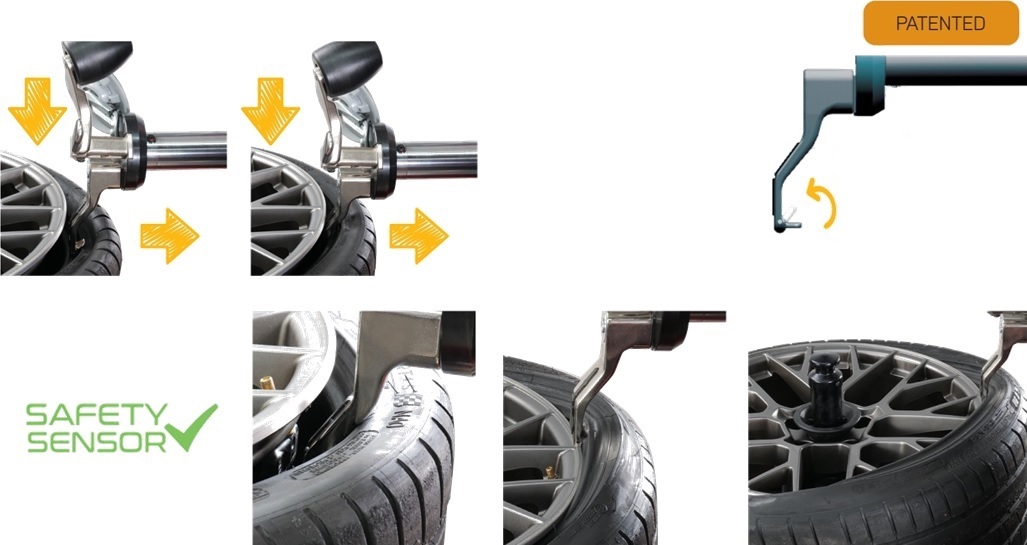

КРОК 4 – ДЕМОНТАЖ ВЕРХНЬОГО БОРТУ

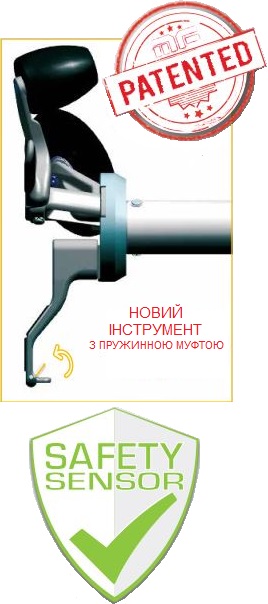

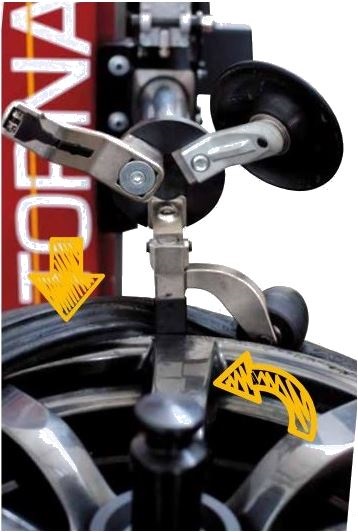

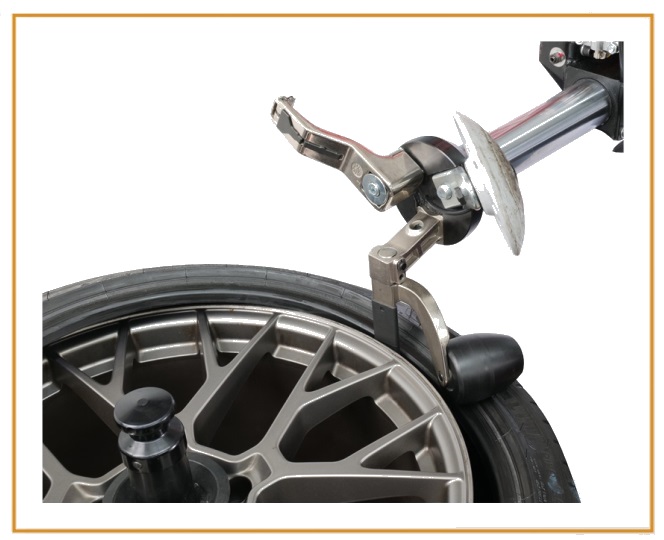

Демонтаж першого верхнього борту полегшується завдяки новому інструменту з рухомим пружинним гаком.
Ця важлива особливість дозволяє легко та безпечно демонтувати шини будь-якого типу, знижуючи напругу та навантаження.
Під час циклу автоматичного демонтажу програмне забезпечення забезпечує рух, який гарантує повний захист датчика TPMS.



КРОК 5 – АВТОМАТИЧНИЙ ДЕМОНТАЖ



У версіях з АВТОМАТИЧНИМ ЦИКЛОМ ДЕМОНТАЖУ оператор повинен лише контролювати роботу без будь-яких зусиль.
Процедури визначення ширини колеса, віджиму борту та демонтажу автоматизовані та керуються ефективною програмою для кожного колеса.
Максимальна зручність, максимальна безпека.

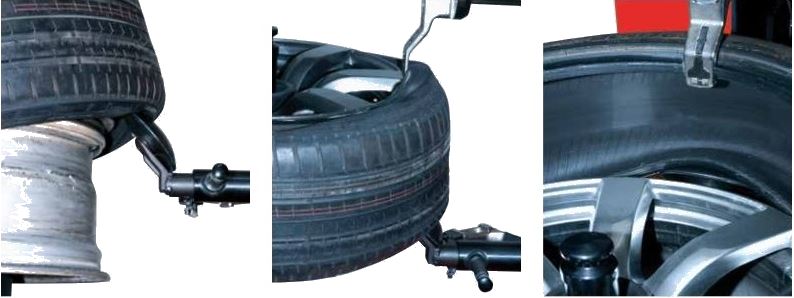

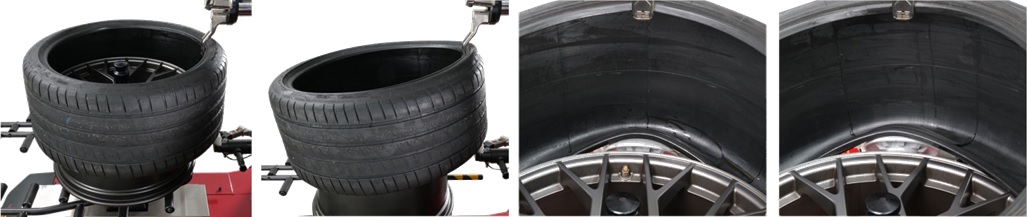

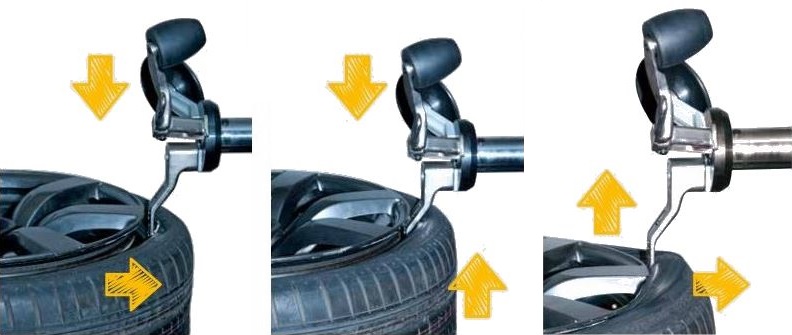

КРОК 6 – ДЕМОНТАЖ НИЖНЬОГО БОРТУ



Нижній незалежний диск для демонтажу шини переміщається вгору, поки шина не опиниться в положенні для демонтажу; ця операція може бути полегшена одночасним переміщенням КОЛІСНОГО БЛОКУ.





КРОК 7 – МОНТАЖ ШИНИ

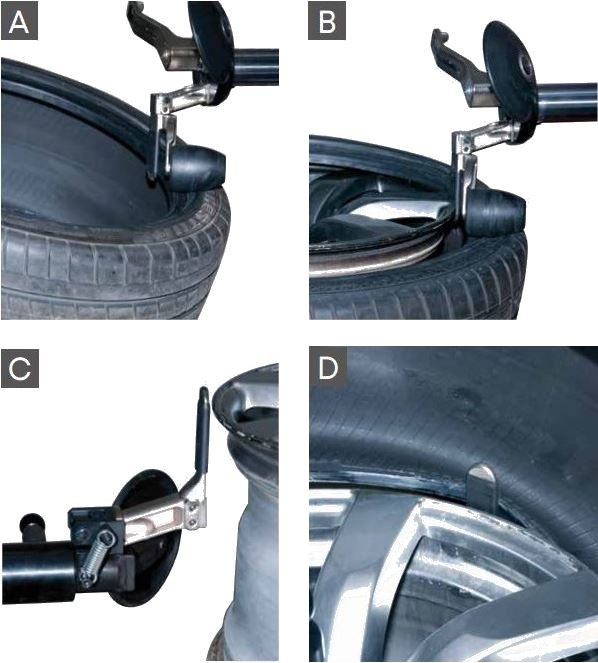

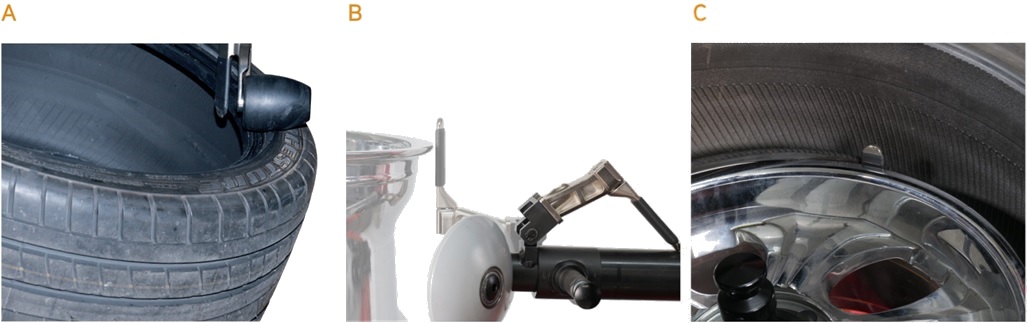

А. Верхній диск для розбирання борту шини та вбудований пластиковий ролик вдавлюють шину в обід.
B-C. За потреби інструмент нижньої частини важеля допоможе виконати цю операцію на особливо м'яких шинах.





Повна операція з монтажу полегшується завдяки інструменту та вбудованому притискному пристрою, який завжди знаходиться в тому самому положенні.

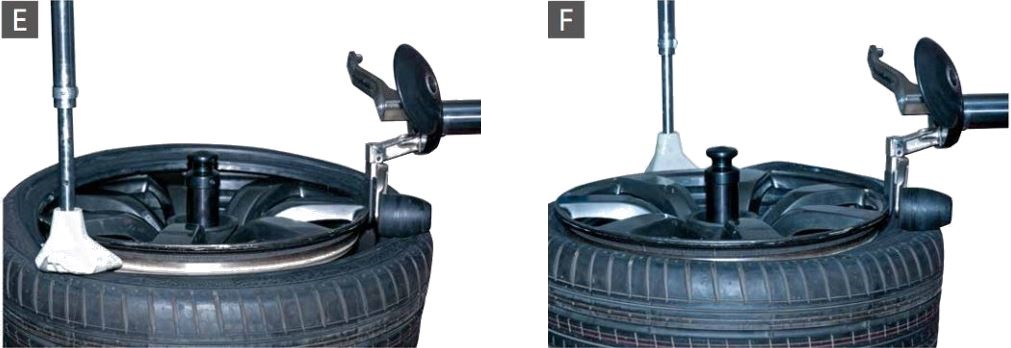

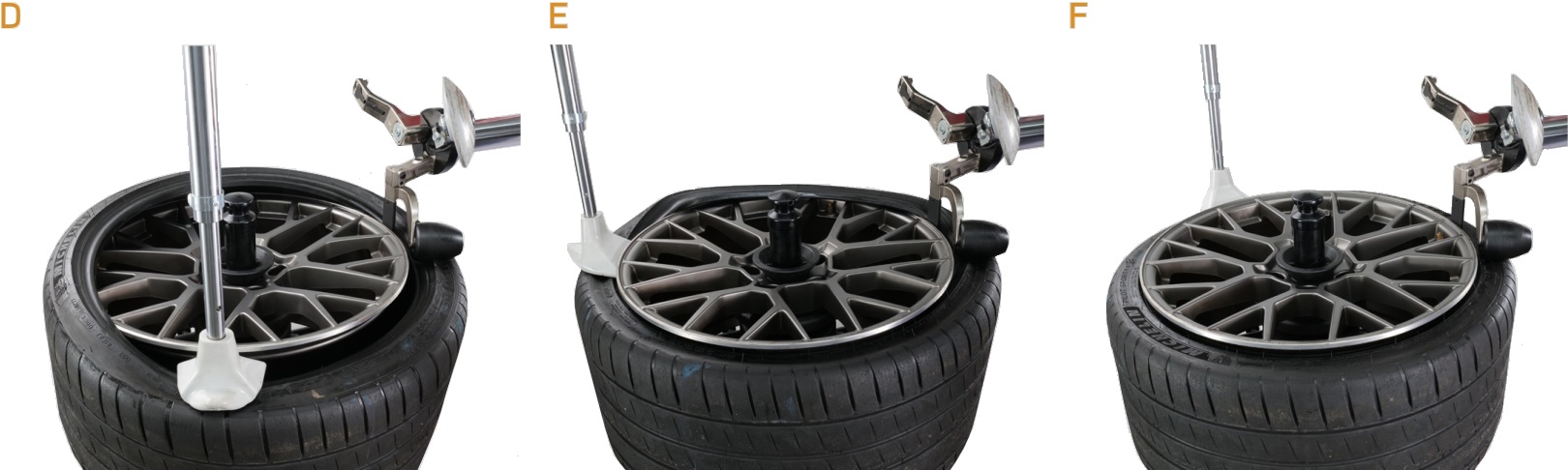

D-E-F. Розташувавши головку монтажного інструменту REVOLVER між ободом і шиною, ПЛАСТИКОВИЙ РОЛИК REVOLVER автоматично допоможе шині залишатися на місці.

Обертання поворотного столу та допомога стандартного обертового інструменту для притиску бортів значно полегшать остаточний монтаж шини.

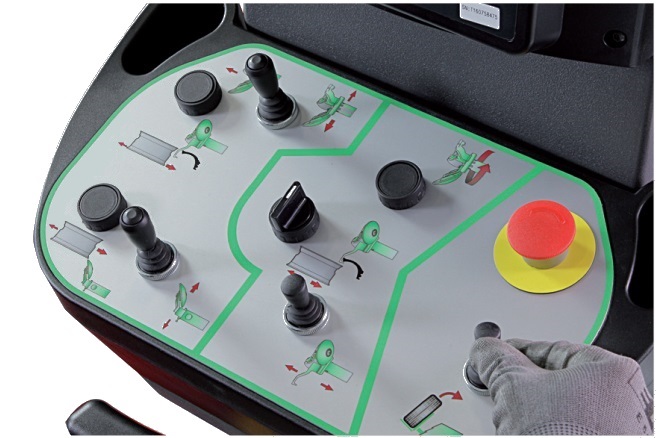

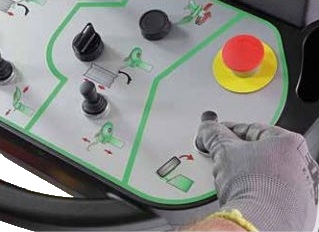

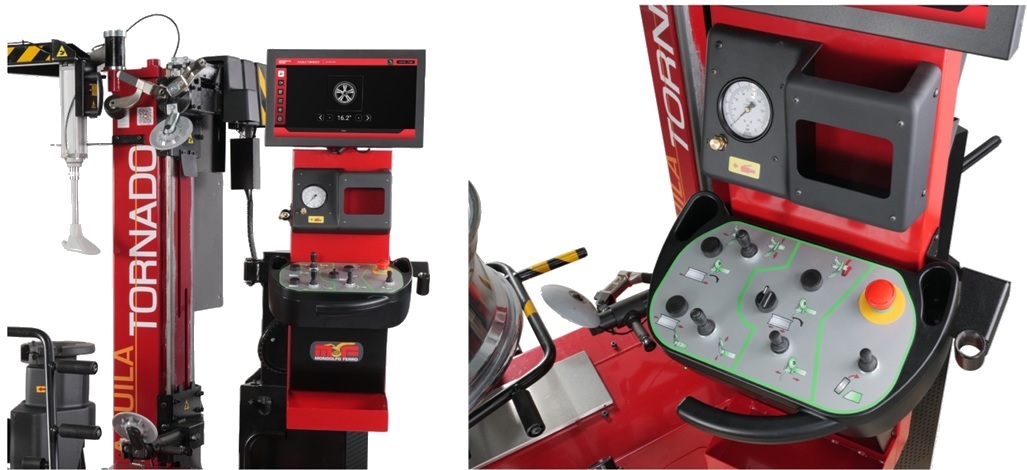

МОБІЛЬНА КОНСОЛЬ КЕРУВАННЯ

Всі робочі операції контролюються за допомогою вільно переміщуваної консолі.
Просте, швидке та інтуїтивно зрозуміле управління.
Зручний у використанні з абсолютним контролем при ручному керуванні.



	ДОСТУПНІ ВЕРСІЇ		КОМПЛЕКТАЦІЯ
ПІДЙОМНИК ПРИТИСКНИЙ ВАЖЕЛЬ АВТОМАТИЧНИЙ ЦИКЛ КАМЕРА ЕЛЕКТРОННА ПІДКАЧКА START       VISION     VISION A   PLATINUM



ТЕХНІЧНІ ДАНІ

ДІАПАЗОН РОЗМІРІВ КОЛІС
Діаметр обода	від 13 дюймів до 32 дюймів
Максимальний діаметр шини	1200 мм (47 дюймів)
Максимальна ширина шини	400 мм (16 дюймів)
Зусилля віджимуу верхнього та нижнього бортів	900 кг
ЕЛЕКТРОМЕХАНІЧНИЙ ПОВОРОТНИЙ СТІЛ
Автоматичне затискання	з ручкою
Крутний момент обертання	1200 Нм
Двигун	2-швидкісний мотоінвертор
Швидкість обертання	7-18 об/хв
Вантажопідйомність коліс	850 кг
ДЖЕРЕЛО ЖИВЛЕННЯ
Електричне 1 фаза	230 В - 0,75 кВт 50/60 Гц
Пневматичне	8 бар
Гідравлічний блок керування двигуном	0,8 кВт
Робочий гідравлічний тиск	120 бар
Зважений рівень шуму (LpA) на робочому місці	< 70 дБ(А)

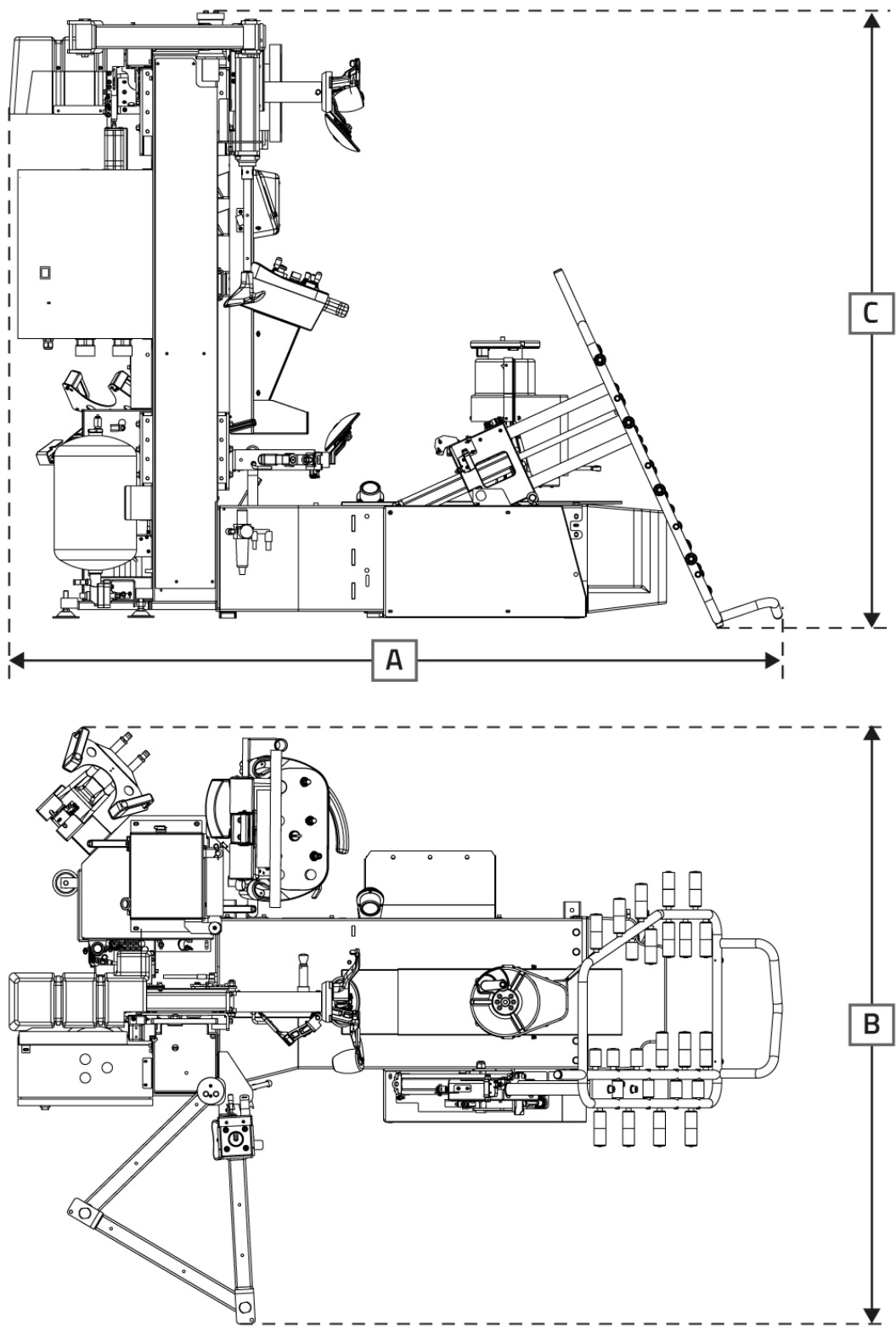

РОЗМІРИ

А - 2290 мм (ширина) В - 1700 мм (глибина) С - 1800 мм (висота) Вага - 590 кг
